一、產品簡介

設備采用國際領先的數字圖像相關（DIC）技術和物聯網技術，單一傳感器就能同時實現對多點位移的監測和預警，適用于橋梁、隧道、大壩、護坡、山體及建筑物等結構位移的長期監測和預警。

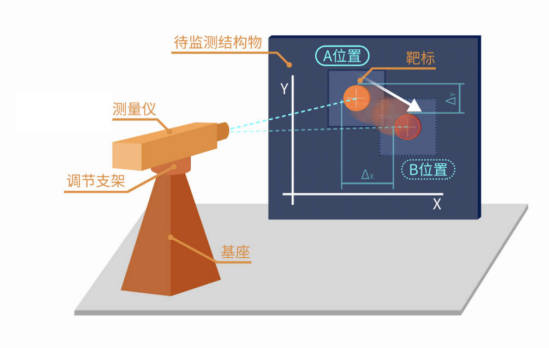

二、測量原理

紅外靶目標通過圖像監測傳感器的長焦光學系統成像在攝像頭的光敏面上，通過基于嵌入式處理平臺的圖像處理識別和高精度定位技術，確定像點的精確位置，最后由物像關系確定靶目標的空間位置。通過對不同時刻靶目標的空間位置比較分析，確定靶目標的變形情況，進而獲得被測結構的變形參數。

三、產品特點

◆多點動態監測傳感器；

◆采用嵌入式工控機設計、對惡劣環境的適應性更強、可靠性更高；

◆采用國際領先的數字相關（DIC）技術，能夠同時實現對多點位移的非接觸式、高精度監測；

◆采用紅外相機及恒流驅動的紅外靶標，能夠實現全天候監測；

◆采用物聯網通訊技術，實現監測數據的遠程、可靠傳輸監測及預警管理系統能夠實現數據采集、報警推送、數據推送對接第三方平臺等。

四、技術參數

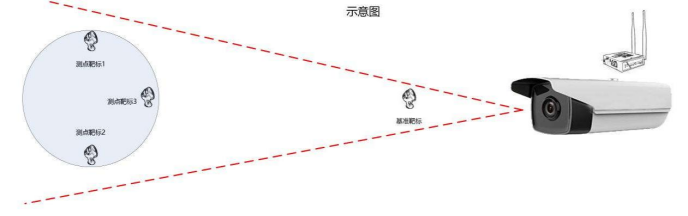

五、系統組成

六、數據軟件

將傳感器采集到的圖像進行分析處理計算，得出圖像坐標系中當前測點坐標相對于初始坐標的相對變化，再通過圖像坐標和大地坐標的系數轉換得到實際的位移值。

1.實時監測數據展示;

2.可遠程查看、下載歷史數據、管理各個測量傳感器及測點;

3.報警推送、數據推送對接第三方平臺、權限管理等。
